產品詳情





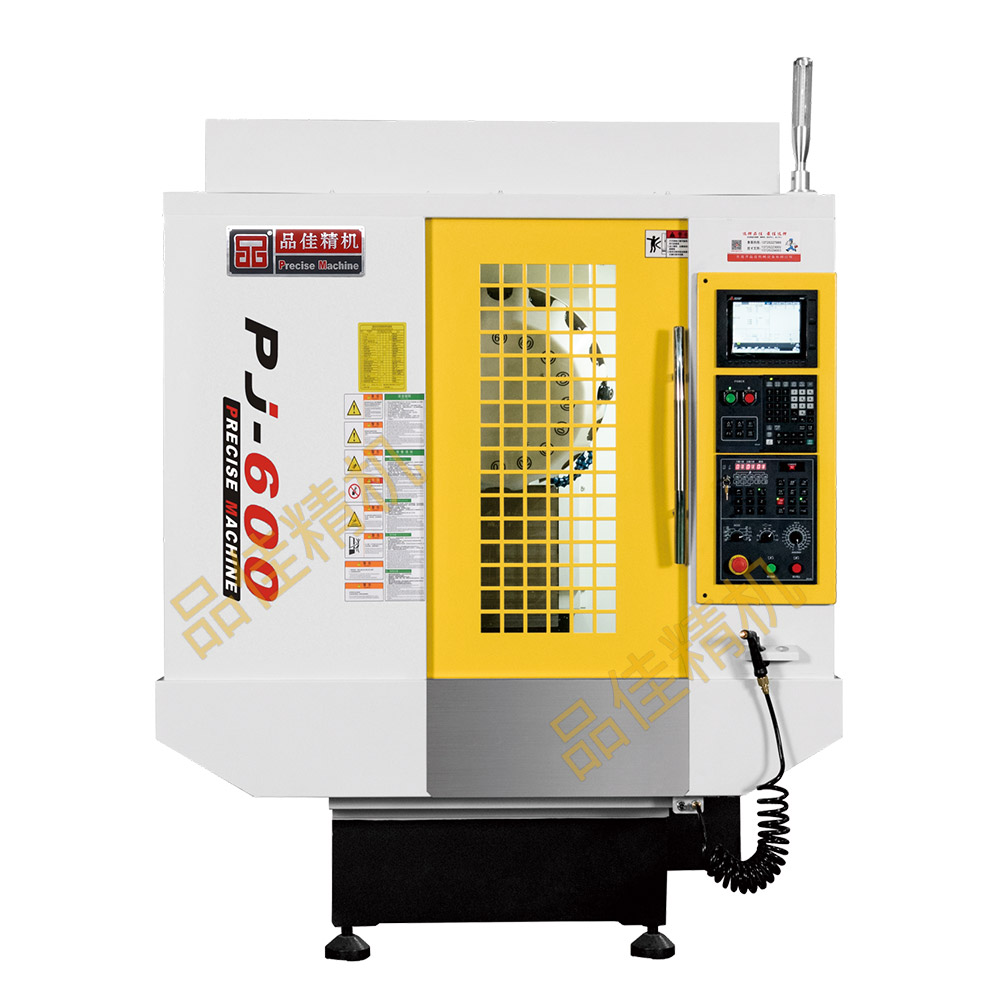

高速鉆攻機

獲取報價 熱線：400-6353-008

市場價

元

0.0

零售價

元

0.0

瀏覽量:

1000

數量

-

+



1

產品描述

機械特性：

① 滑軌
三軸采用臺灣.上銀或銀泰線性滑軌，具有高剛性，低噪音，低摩擦，高靈敏度，可提升加工速度及精度
三軸位移速度分別為:48/48/48米/分
② 絲桿
采用臺灣精密P4級高速靜音絲桿
直徑: 32mm螺距: 1 6mm
③ 防護罩
全密閉式防護罩采用倒V型設計，排屑更加流暢，在高速移動過程中，順暢及低噪音，有效阻隔切削液及其他加工切屑，使線軌與螺桿的保護及壽命達到最佳狀態
④ 刀庫
圓盤式換刀裝置，采用3D凸輪機構，換刀僅需1.5秒，刀盤上可容納21支刀，能適應各種加工需要,刀具裝卸容易，刀具管理與登記非常方

⑤ 主軸
自動吹氣功能可有效清潔主軸端孔，主軸鼻端設計將主軸馬達傅輸效率發揮到極致，切削剛性特佳，提高加工精度，并延長主軸壽命

技術參數：

項目及參數		單位	規格參數
行程	左右行程(X)	mm	600
	前后行程(Y)	mm	400
	上下行程(Z)	mm	300
主軸端面至工作臺	上下距離	mm	150-450
工作臺	尺寸	mm	420*700
	T型溝(尺寸X數量)	mm	3-14T*125
	最大載重(平均分布)	kg	300
主軸	主軸轉速	r.p.m	20000
	主軸傳動方式	--	直連式
	規格	--	BT30
刀庫	刀庫容量	--	16T/21T/26T
移動	三軸快速移動	m/min	48
	切削進給	mm/min	1-10000
	最小輸入單元	mm	0.001
機床精度	定位精度mm	mm	±0.005mm
機床精度	重復定位精度mm	mm	±0.005mm
主軸電機	電機功率	Kw/N.m	5.5kw
三軸電機	X軸電機	Kw/N.m	1.5kw
	Y軸電機	Kw/N.m	1.5kw
	Z軸電機	Kw/N.m	3.0kw（帶抱閘）
三軸線規	X軸線軌	--	臺灣上銀/銀泰-重載滾柱P高精密級
	Y軸線軌	--	臺灣上銀/銀泰-重載滾柱P高精密級
	Z軸線軌	--	臺灣上銀/銀泰-重載滾柱P高精密級
三軸螺桿	X軸螺桿	--	臺灣上銀/銀泰-C3高精密級
	Y軸螺桿	--	臺灣上銀/銀泰-C3高精密級
	Z軸螺桿	--	臺灣上銀/銀泰-C3高精密級
數控系統	型號	--	新代22MA/三菱M80/發那科0i-MF
其它	電力需求	KVA	15
	重　　量	t	約4.3t
	氣壓需求	bar	≧6
	面積需求(LxWxH)	mm	190021002300
